Maquinaria para cajas

Armadoras

Cerradoras

Envolvedoras

Flejadoras

Descripción

Videos

Fotos

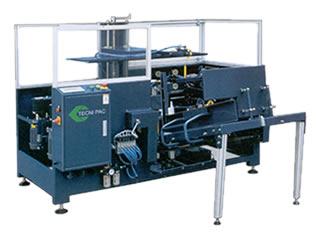

Armadora Modelo CF-20T



Maquina armadora automática de cajas, diseñada para formar cajas de cartón corrugado tipo americano y encintarlas por la parte inferior (opcionalmente se puede pegar con goma caliente).



Cuenta con una estructura de acero al carbón pintado con pintura electrostática, horneada. Incluye un almacén de cajas plegadas de 889m(35”) y un sistema de alarma cuando la cinta o la caja se termina.



Sistema de apertura de la caja, mediante ventosas montadas en brazo oscilante que permite tomar la caja plegada, abrirla y alimentar la caja armada a las bandas laterales que la conducen por el armador y selladora de fondos, descargando la caja sobre un transportador de rodillo vivo.

Datos Técnicos



Velocidad de Producción: 12 cpm (dependiendo de calidad de cajas).



Energía: 220v., 50/60Hz., 1 fase, 600W., 3 amperes.



Requerimiento de aire: 6Kg/cm2



Dimensiones de caja:

      - Máximo: 19" a flujo x 15" de ancho x 15" de altura

      - Mínimo: 8" a flujo x 6" de ancho x 4" de altura



Dimensiones de máquina: 210cm largo x 95cm ancho x 148cm alto



Peso de máquina: 400kg

Por el momento no hay ningún video disponible de ésta máquina. Para mayor información contáctenos directamente.

Armadora Modelo CF-20T

Tipo de cajas para uso en ésta máquina

Descripción

Videos

Fotos

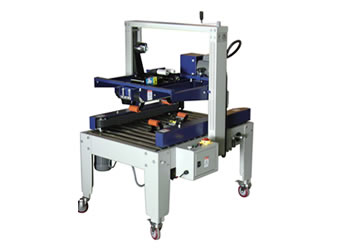

Cerradora modelo TMH-FJ-1A



Diseñada para la aplicación de cinta adherible de 2" o de 2-14" de ancho en la parte superior de la caja. Está conformada por bandas laterales de arrastre, impulsadas por motores independientes.

Cuenta con dobladora de solapas, ruedas de freno, mesa de alimentación y salida y ajuste de altura.

También tiene un surtidor de cinta que permite cambiar el rollo de manera rápida, fácil y segura.

La máquina es semi-automática.

Datos Técnicos



Velocidad de Producción: 30 cpm (dependiendo de dimensiones).

Energía: 220v., 50/60Hz., 1 fase.

Tamaño de cinta: 48 a 72 mm

Dimensiones de caja:

      - Máximo: Largo ilimitado, ancho 480mm, alto 480mm.

      - Mínimo: Largo 150mm, ancho 120mm, alto 120mm.

Dimensiones de máquina: 115cm largo x 89cm ancho x 128cm alto

Peso de máquina: 200kg

Cabezal encintador:

      - Estándar 2" [48mm]

      - Opcional 3" [72mm]

Altura de trabajo:

      -Mínimo: 24" [600mm]

      -Máximo: 31" [800mm]

Por el momento no hay ningún video disponible de ésta máquina. Para mayor información contáctenos directamente.

Cerradora modelo TMH-FJ-1A

Tipo de cajas para uso en ésta máquina

Descripción

Videos

Fotos

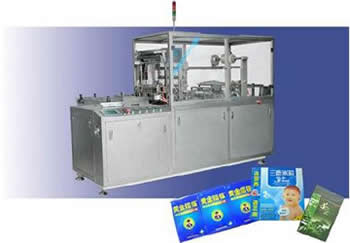

HM 3D-C 300D



Esta máquina está hecha para  envolver automáticamente una o varias cajas con película. Se usa en industria farmacéutica, de la comida, nutrición, té, cosmética, etc. Tiene la más avanzada tecnología en empaque, es a prueba de humedad y polvo, lo que le da un valor agregado.

Cuenta con control PLC, alarma de diagnóstico de falla, e interfaz para interacción con el operador. La velocidad y la longitud con la que envuelve son ajustables. Es de facil mantenimiento por su estructura compacta y sus protecciones seguras.

Datos Técnicos



Velocidad de Producción: 5-30 cajas por minuto.



Energía: 220v., 50Hz., 6.5 Kw.



Tipo de pelicula: BOPP, PVC.



Dimensiones de caja:

      - 300D: Largo (50-300), ancho (40-220), alto (10-90)mm.

      - 400D: Largo (50-400), ancho (40-250), alto (10-90)mm.



Dimensiones de máquina: 230cm largo x 91cm ancho x 185cm alto.



Peso de máquina: 750kg.



Consumo de aire: 400 L/min.

Por el momento no hay ningún video disponible de ésta máquina. Para mayor información contáctenos directamente.

Tipo de cajas para uso en ésta máquina

Envolvedora modelo

HM 3D-C 300D

Descripción

Videos

Fotos

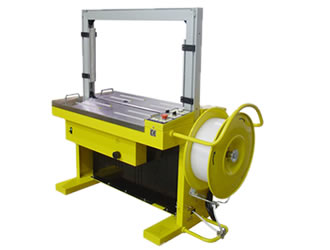

Flejadora modelo TMH-101A



Con aleaciones de aluminio, estructura mecánica de componentes y placas electrónicas de acero, esta máquina acepta flejes con espesor desde 0.55mm hasta 1.2mm.

Mantiene un buen funcionamiento en ambientes entre 15ºC-45ºC, humedad de 10%-90% e incluso bajo ambientes polvosos.

Tiene un máximo aprovechamiento del material reduciendo gastos entre el 30% y el 50% en comparación con otros equipos similares.

Hay cuatro formas de hacer la envoltura del fleje:

    *Automático

    *Manual

    *Contínuo

    *Pedal

Datos Técnicos



Velocidad de Producción: 2.5 seg x ciclo (dependiendo de habilidad de oporador)



Energía: 220v., 60Hz., 3 fases.



Dimensiones de fleje:

      - Espesor: 0.55mm-1.2mm

      - Ancho: 9mm x 15mm



Tamaño de la estructura: 140cm largo x 65cm ancho x 167 cm alto



Peso de máquina: 240kg

Por el momento no hay ningún video disponible de ésta máquina. Para mayor información contáctenos directamente.

Flejadora modelo TMH-101A

Tipos de cajas y flejes

2534 State Street #444

San Diego, CA 92101 USA

Inicio

Nosotros

Maquinaria

Noticias

Distribuidores

Contáctanos

Email: jmarin19@hotmail.com

Taponadoras

Teléfono: (707) 361 6829

English version

Versión en Español

Serie TRC

Tecnipac M75

Descripción

Videos

Fotos

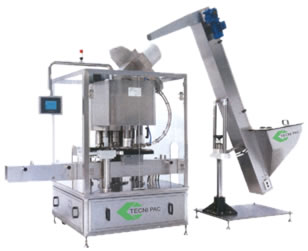

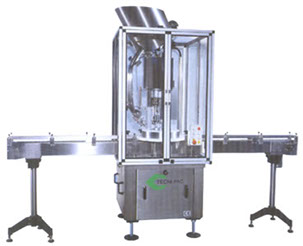

Taponadora automática rotativa



Esta máquina cuenta con distintas aplicaciones que la hacen más efectiva cualquiera sea el uso que se le dé. Funciona para tapas a presión,  clutch magnético y tapas con seguridad para niños.

Hay varios modelos de esta máquina para aprovechar al máximo su eficacia dependiendo el uso que se le quiera dar.

Taponadoras

Tapas para todas las aplicaciones

Por el momento no hay ningún video disponible de ésta máquina. Para mayor información contáctenos directamente.

Taponadoras TRC-05

Taponadoras TRC-25

Descripción

Videos

Fotos

Apretadora de tapas modelo M75-TR/TP



Diseñada para adaptarse a un transportador existente y apretar tapas de rosca/presión de hasta 63mm de diámetro previamente colocadas a mano en envases de HDPE o vidrio, con un mínimo de 15ml de volumen.



Se posiciona la tapa manualmente. El sensor detecta la presencia del envase y un cilindro neumático lo mantiene en posición de apretado. Simultáneamente, un segundo cilindro toma el envase lateralmente, evitando que éste gire. El cabezal baja y sube automáticamente, una acción completa del cabezal apretador. Al subir, el freno y el apoyo se retraen, permitiendo la salida del envase tapado y la entrada de un nuevo envase.



Cuenta con un PLC marca Siemens montado en caja eléctrica de acero inoxidable hermética, soporto desde el piso con patas de nivelación. Motor neumático con un torque máximo de 56 lbs/pulg. Sistema de detección de paro del envase que funciona mediante un sensor óptico electrónico y freno neumático.

Datos Técnicos



Velocidad de Producción: 20 ppm a 30 ppm, según tapa y envase.



Energía: 210v., 50/60Hz., 150W.



Diámetro máximo: 63mm



Dimensiones de máquina: 80cm  x 1000cm  x 150cm.



Peso de máquina: 45 kg

Por el momento no hay ningún video disponible de ésta máquina. Para mayor información contáctenos directamente.

Ejemplos de usos e industrias

que la Taponadora Tecnipac M75 satisface.

Taponadora

Tecnipac M75

Etiquetadoras

Auto M4

Auto M5

Banda de garantía

Semi MPL-2

Descripción

Videos

Fotos

Etiquetadora automática para etiqueta autoadherible

Modelo M4



Sistema de etiquetado para colocar etiquetas autoadhesivas en envases. La botella es alimentada por medio del transportador, donde un sensor manda la señal al cabezal aplicador para dispensar la etiqueta. Esta es planchada después y sale por el transportador para llegar a la siguiente estación de trabajo.



Equipada con un cabezal de alta tecnología construido de fundición de aluminio, con sensor óptico/eléctrico y placa separadora, transportador tipo Delrin de baja fricción y motorreductor de velocidad variable, soporte o chasis de PTR, sistema de planchado con rodillo de hule motorizado y sistema separador.

Datos Técnicos



Velocidad de Producción: Desde 40 ppm a 80 ppm, según cabezal, etiqueta y/o envase.



Energía: 110/220v., 60Hz., 1 fase, 6 amperes.



Velocidad del cabezal: Desde 20mpm



Peso de máquina: 40kg

Por el momento no hay ningún video disponible de ésta máquina. Para mayor información contáctenos directamente.

Etiquetadora modelo M5. Vista frontal.

Detalles técnicos de la máquina

Descripción

Videos

Fotos

Etiquetadora automática para etiqueta autoadherible en frente y reverso.  Modelo M5



Especial para envases cuadrados, cilíndricos y asimétricos. Funciona con una etiqueta montada sobre la base de altura ajustable, con ajuste de inclinación en los cabezales y planchadores. Cuenta con un PLC de pantalla táctil de LCD marca Fuji además de su sistema digital de detección y rechazo automático. Tiene un programa de ayuda a la resolución de problemas integrado que mantiene la robusta construcción de acero inoxidable y aluminio anodizado en optimas condiciones.

Su transportador es de plástico de alta densidad.

Datos Técnicos



Velocidad de Producción: Desde 40 ppm a 80 ppm, según largo de

    etiqueta y envase.



Energía: 220v., 60Hz., 3 fases.



Rango de grosor de etiqueta: Largo 300mm X 150mm de altura.



Rango de diámetro de bobina: 46mm/76mm



Dimensiones de la máquina: Largo 2400mm X Ancho 1550 X

     Alto 1450 mm



Peso de máquina: 525 kg

Por el momento no hay ningún video disponible de ésta máquina. Para mayor información contáctenos directamente.

Etiquetadora modelo M5. Vista frontal.

Etiquetadora modelo M5. Vista aérea.

Descripción

Videos

Fotos

Colocadora de banda de garantía/etiquetas

de PVC termo-retráctil con túnel de vapor



Diseñada con un PLC touch-screen de Mitsubishi programable, sensores eléctricos de velocidad ajustable. Funciona para una gran variedad de envases y materiales con películas de hasta 0.035mm de grosor, ideal para disminuir costos en la materia prima.

La máquina se puede adaptar para envases vacíos o llenos, con alimentación automática de la funda desde rollo. Trabaja con etiquetas de PVC en forma de tubo que sella en un túnel de vapor de alta temperatura, diseñado para una termo-retracción uniforme.

Datos Técnicos



Velocidad de Producción: Hasta 100 ppm según calidad y largo de etiquetas.



Energía: 220v., 60Hz., 3 fases.



Rango de grosor de película: 0.035mm hasta 0.08mm



Rango de diámetro de envase: 50mm-90mm



Dimensiones de la máquina: 2000mm X 1600mm X 2300mm



Peso de máquina: 1200 kg. aprox.

Por el momento no hay ningún video disponible de ésta máquina. Para mayor información contáctenos directamente.

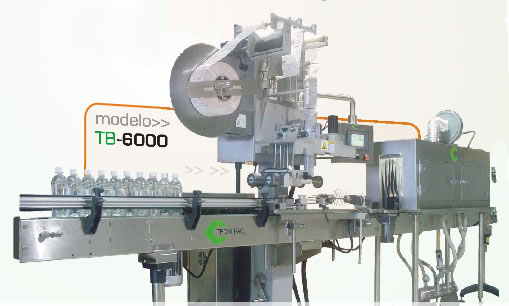

Colocadora de banda de garantía

Modelo TB-6000

Descripción

Fotos

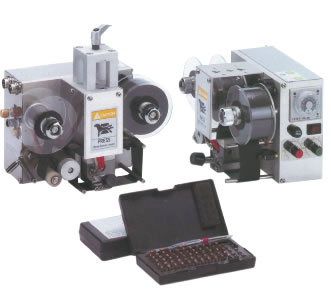

Etiquetadora semi-automática

Modelo MPL-2



Impresión nítida gracias a la calidad de la máquina y el control de temperatura. Imprime en materiales como papel, películas plásticas, cartón y aluminio. Fabricada en acero inoxidable que se puede integrar con lineas de etiquetado, encartonadoras y selladoras automáticas entre otras.

Imprime en cualquier dirección y se ajusta de 1 a 3 líneas de impresión. Viene con un sensor de cinta terminada y su consumible es de bajo costo. Gracias a su diseño compacto la instalación es fácil y  puede trabajar en la parte baja de las máquinas de empaque.

Datos Técnicos



Velocidad de impresión: 120 imp/min



Energía: 110/220v., 50/60Hz., 1 fases.



Carácter: 3mm



Longitud de cinta: 100-153 metros



Señal de entrada: Señal de conexión, sensor fotoeléctrico o botón de límite.



Consumo de aire: 4 bar. (60psi)



Peso de máquina: 9-11 kg

Etiquetadora semi-automática

Modelo MPL-2

Llenadoras

Líquidos

Polvos/Granulados

M-61 Automática

M-62 Semi-automática

TGCG-BL2/500 Semi-líquidos

Llenadora de líquidos M-61



Llenadora de productos semi-líquidos y viscosos. Envases vacíos alimentados por medio de un transportador de cadena de tablillas. Avanzan de la estación previa a la de llenado donde se detienen con un freno neumático tipo compuerta. Los envases son contados con un sensor de presencia y cuando llegan de 6 a 8 se detiene el transportador y empieza el ciclo de llenado. Posteriormente se libera el freno y salen los envases llenos, listos para reemplazarse por otros 6 vacíos.



Soporte de acero inoxidable, PLC y pantalla touchscreen a color. Pistones de llenado cada uno por un cilindro neumático de carrera ajustable. Transportador del envase, mangueras siliconizadas y tanque de balance de producto.





Datos Técnicos



Velocidad de Producción: 40ppm a 50ppm



Energía: 210v/3 o 110/1



Aire limpio: 80psi, 15cfm



Rango de diámetro de envase: 50mm-90mm



Dimensiones de la máquina: 300cm X 100cm X 180cm aprox



Peso de máquina: 150 kg. (muy variable según diseño)







Haga click aquí para ver el folleto electrónico e imágenes.

Llenadora semiautomática de líquidos

 M-62 Mini-fill



Utiliza bomba peristáltica y sistema de tiempo presión para dosificar un rango muy amplio de viscosidades a volumen constante. El producto fluye a través de una manguera siliconada esterizable y una tubería de acero inoxidable con acabado sanitario. Las piezas en contacto con el producto son compactas y caben fácilmente en autoclave.



La bomba peristáltica es de velocidad variable para producir solamente la capacidad requerida, generando la mínima espuma posible.



Datos Técnicos



Velocidad de Producción: 10ppm a 60ppm según la dosis.



Energía: 110v., 1 fase, 60Hz.



Volumen de llenado: 5ml hasta 1 litro o más.



Dimensiones de la máquina: 80cm X 40cm X 100cm aprox



Peso de máquina: 40kg.











Haga click aquí para ver el folleto electrónico e imágenes.

Funciona en ciclo manual o automático con multi-cabeza en acero inoxidable. Cuenta con un sistema de auto cargado y es ajustable a diferentes tamaños de producto y envase. La velocidad y el volumen de llenado también son ajustables y funciona con empaques para diferentes tipos de productos.

Llenadora semiautomática de líquidos

 M-62 Mini-fill





Datos Técnicos



Velocidad de Producción: 20ppm a 36ppm dependiendo de producto y habilidad del operador.



Energía: 220v., 60Hz.



Boquillas: 2



Consumo de aire (pies^3 / min): 5.7



Volumen de llenado: 100-500 ml



Dimensiones de la máquina: 110cm X 66cm X 160cm aprox



Peso de máquina: 80kg.



Haga click aquí para ver el folleto electrónico e imágenes.

Contadoras

Contadora de pastillas

Contadora de cápsulas y tabletas

Descripción

Videos

Fotos

Contadora de píldoras/pastillas

Hispac III



La Hispac III es una contadora electrónica de pastillas, tabletas y cápsulas que hace su trabajo con eficacia y rapidez. Usada en la industria farmacéutica, de hospitales o clínicas, permite llenar uno o múltiples envases con medicamentos, pre-empacar inventario o tomar inventario de una forma muy sencilla.



La máquina es fácil de usar y mantener, solo se necesita colocar la cantidad deseada de medicamento en el disco rotatorio y tocar "Empezar" en el teclado, ajustar la bandeja de salida y la máquina se encarga del resto, contando hasta 500 pastillas por minuto.

Datos Técnicos



Opciones de contado: Singular, múltiple, pre-empacado o inventario.



Energía: 110/220v., 60Hz.



Velocidad de contado: Hasta 500 tabletas por minuto



Materiales de construcción: Plástico aprovado por la FDA y electrónicos.



Pantalla: Display de LED fácil de leer.



Peso de la máquina: 3.5kg aprox.

Contadora de pastillas Hispac III

Descripción

Videos

Fotos

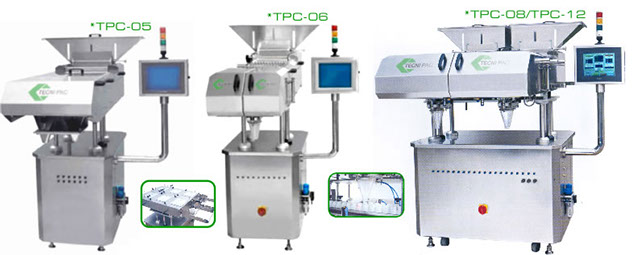

Contadora de cápsulas y tabletas

Serie TPC



Las contadoras de tabletas y cápsulas TPC funcionan con vibración de alta frecuencia de ruido reducido que permite una mayor velocidad para completar eficientemente el proceso de contado de producto. La máquina se encuentra sellada por completo para prevenir la contaminación de agentes externos en el producto final, el cual siempre cae hasta el fondo de la botella gracias a la vibración.

Contadoras de cápsulas y tabletas TPC

Empacadoras

Empacadora de polvos

Empacadora de semi-líquidos y pastas

Descripción

Videos

Fotos

Empacadora vertical de polvos

VXK-45



Ideal para llenar envases de papel, PET, película PET o PE, BOPP y otros tipos de laminadas complejas sellables. Cuenta con la función de cortado fácil para sobres, integración automática de medir y formar sobre, llenado de producto, sellado de empaque a tres lados, cortado y contado de sobres terminados.

Se puede controlar la logística desde la pantalla de LCD a color. Cuenta con un sistema de control de temperatura automático, sistema de dosificado por tornillo sinfín y sistema de llenado volumétrico de alta precisión ajustable mediante control digital.

La construcción es totalmente en acero inoxidable, cubriendo los estándares de GMP.

Datos Técnicos



Velocidad de Producción: Hasta 45 bpm según volumen de llenado y dimensión de la bolsa.



Energía: 220v o 110 v, 60Hz.



Dimensiones de sobre:

      - Largo 40/150mm

      - Ancho 40/100mm



Dimensiones de máquina: 22" largo x 28" ancho x 59" alto



Peso de máquina: 165kg

Por el momento no hay ningún video disponible de ésta máquina. Para mayor información contáctenos directamente.

Selladora vertical de polvos modelo VXK-45

Tipo de sobres para uso en ésta máquina

Descripción

Videos

Fotos

Empacadora vertical de pastas y semi-líquidos

TXL-55



Diseñada para formar, llenar y sellar sobres de forma automática, tiene una capacidad de hasta 55 sobres por minuto, sellando a 3 o 4 lados. Es compatible con papel/PE, película PT/PE, de PET/PE, de BOPP, poliéster, papel de aluminio y otras películas laminadas complejas-sellables. Se puede ajustar la longitud de la bolsa y el control de logística desde la pantalla LCD.

Cuenta con la función de "cortado fácil" y llena a alta presión mediante un pistón de acero inoxidable. El codificado tipo Hot Stamp para numero de lote es opcional.

La máquina es ideal para cremas, aceites esenciales, salsas y otros productos.

Datos Técnicos



Velocidad de Producción: Hasta 55 bpm



Energía: 220v o 110 v, .0.7Kw



Rango de llenado: 1-100ml



Dimensiones de sobre:

      - Largo 40/130mm

      - Ancho 40/70mm



Dimensiones de máquina: 22" largo x 28" ancho x 59" alto



Peso de máquina: 165kg

Por el momento no hay ningún video disponible de ésta máquina. Para mayor información contáctenos directamente.

Selladora vertical de pastas modelo TLX-55

Tipo de sobres para uso en ésta máquina
